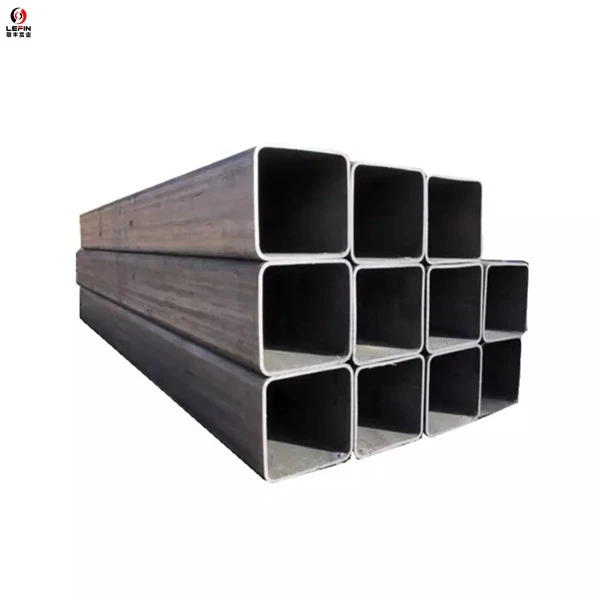

EN 10219 S235JRH Прямоугольные трубы
EN 10219-1/ EN 10219-2: 2006 Профили конструкционные полые сварные холодногнутые из нелегированных и мелкозернистых сталей.
Размер SHS: от 20X20 до 1200X1200 мм
Размер RHS: от 20X30 до 1000X1500 мм
Марка стали:S235JRH,S275JRH,S275J2H,S355JRH,S355J2H,S355J0H,S355NH,S460NH
Обработка поверхности: голая отделка, пескоструйная обработка, покрытие маслом, покрытие лаком, эпоксидное покрытие, оцинковка.
CFRHS=холодногнутый квадратный или прямоугольный полый профиль
| Марка стали | Сталь № | Механические свойства | Энергия удара (КВ Дж) | ||||
|---|---|---|---|---|---|---|---|
| Предел текучести (МПа) | Прочность на растяжение (МПа) | Удлинение (%) | Температура испытания При температуре испытания градусов | ||||
| -20 | 0 | 20 | |||||
| S235JRH | 1.0039 | 235 | 360-510 | 26 | – | – | 27 |
| S275J0H | 1.0149 | 275 | 410-560 | 23 | – | 27 | – |
| S275J2H | 1.0138 | 275 | 410-560 | 23 | 27 | – | – |
| S355J0H | 1.0547 | 355 | 510-680 | 22 | – | 27 | – |
| S355J2H | 1.0576 | 355 | 510-680 | 22 | 27 | – | – |
| S355K2H | 1.0512 | 355 | 510-680 | 22 | 40 | – | – |
EN 10219 S235JRH Максимальное значение углеродного эквивалента (CEV)на основе анализа отливок
| Оценка | Сталь № |
Максимальный CEV для Номинальная толщина Меньше или равна 40 мм (%) |
|---|---|---|
| S235JRH | 1.0039 | 0,35 |
| S275J0H | 1.0149 | 0,40 |
| S275J2H | 1.0138 | 0,40 |
| S355J0H | 1.0547 | 0,45 |
| S355J2H | 1.0576 | 0,45 |
| S355K2H | 1.0512 | 0,45 |
В соответствии с EN 10219-1 и EN10219-2
| Характеристики | Допуски | |||
|---|---|---|---|---|
| Внешние размеры стороны | (H,B<100mm) | ∓1% с мин. ∓0.5мм | ||
| H: Самая длинная сторона B: Самая короткая сторона |
(100 мм Меньше или равно H,B Меньше или равно 200 мм) | ∓0.8% | ||
| (200мм<> | ∓0.6% | |||
| Толщина стенки(Т) | (T меньше или равно 5 мм) | ∓10% | ||
| (5мм<> | ∓0.50мм | |||
| Вогнутость / Выпуклость | МАКС {{0}}.8% при мин. 0,5 мм | |||
| Прямоугольность сторон | 90 +/-1 | |||
| Радиус внешнего угла | (T Меньше или равно 6 мм) | 1.6T Меньше или равно R Меньше или равно 2.4T | ||
| (6мм<> | 2.0T Меньше или равно R Меньше или равно 3.0T | |||
| (10мм<> | 2.4T Меньше или равно R Меньше или равно 3.6T | |||
| Крутить | 2мм + 0.5мм/м в длину | |||
| Прямолинейность | 0.15% от общей длины | |||
| Масса | +/-6% в отдельных длинах | |||
| Длина | Приблизительно | 0, +50мм | ||
| Точный | L<6,000mm | 0, +5мм | ||
| 6,000мм Меньше или равно L Меньше или равно 10,000мм | 0, +15мм | |||
| 10,000мм<> | 0, +5мм+1мм/м | |||
| ПРИМЕЧАНИЕ 1) Внешние размеры измеряются по граням на расстоянии не менее 50 мм от конца быстрорежущей стали. |
||||
